Parasurtenseurs basse tension pour systèmes électriques --- fiable, sûr et rapide
L’arrêt-surtension à haute tension utilise un MOV haute performance certifié UL comme composants principaux, avec une grande capacité de décharge contre les surtensions et un niveau de protection basse tension. Il peut efficacement supprimer la surtension transitoire sur la ligne électrique causée par des coups de foudre et d’autres sources électriques.
Caractéristiques clés
- Temps de réponse ultra-rapide (nanosecondes)
- Faible tension résiduelle avec protection stable
- Conforme à UL1449 4e, IEEE Std C62.11™
Applications
Conçu pour la protection latérale basse tension du transformateur aux bagues secondaires du transformateur de distribution, contre le risque des effets nocifs des surtensions transitoires, afin d’assurer le bon fonctionnement du transformateur.
-

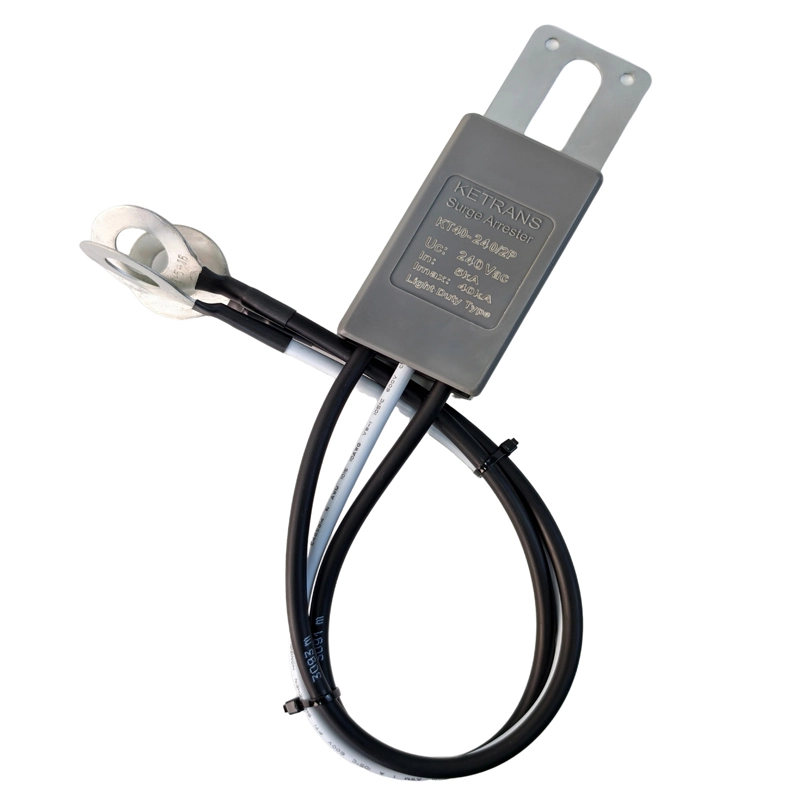

Arrêt-vents monophasés 240V- Modèle n° : KT40-240/2P
- Système d’alimentation : 120/240V V (phase partagée)
- MOCV : 420V (460V en option)
En savoir plus -

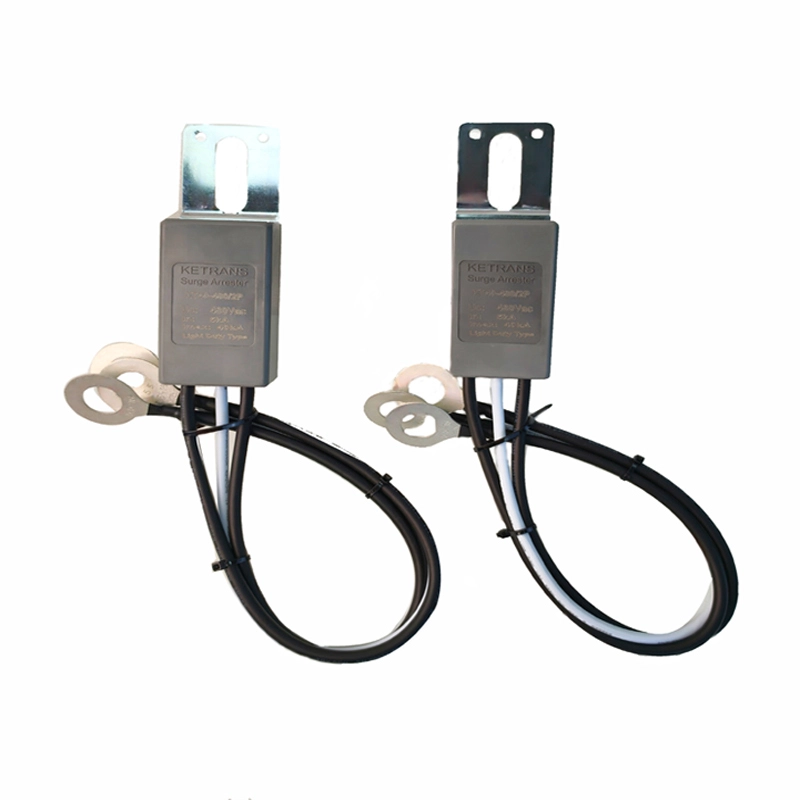

Arrêt-vents monophasés 480V- Modèle n° : KT40-480V/2P
- Système d’alimentation : 240/480V (phase partagée)
- MOCV : 550Vac
En savoir plus -

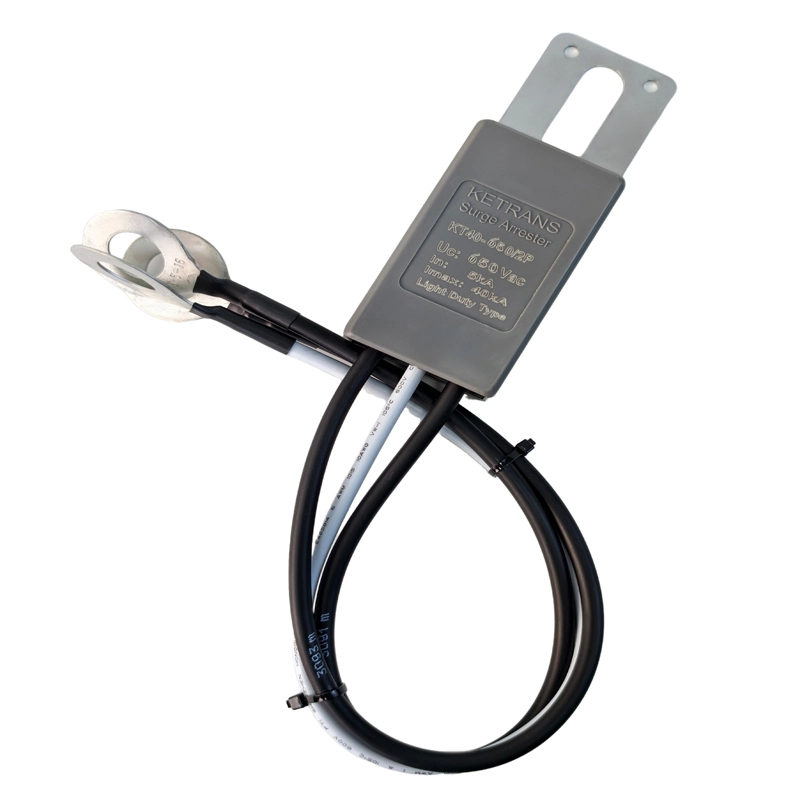

Arrêt-tension monophasée 650V- Modèle n° : KT40-277/S
- Système électrique : 277 Vac (monophasé
- MOCV : 650 Vac
En savoir plus
Principe de fonctionnement
Ces arrête-flammes utilisent des varistors à l’oxyde de zinc (ZnO) qui changent rapidement de résistance lors des surtensions. Lorsqu’une surtension survient, le varistor conduit instantanément, détournant le courant excédentaire vers la terre et serrant la tension à un niveau sûr.
Installation et précautions
- Installez à l’entrée du système ou à la barre omnibus du tableau de distribution.
- Assurez-vous d’avoir une résistance à la mise à la terre ≤10Ω et une longueur de câblage minimale.
- Coordonnez-vous avec des disjoncteurs pour une protection totale.
- Vérifiez régulièrement l’état des coupeuses et remplacez les unités endommagées
Guide de sélection
- Les paramètres clés de sélection incluent :
- tension nominale (Un),
- tension de fonctionnement continue maximale (Uc),
- courant de décharge nominal (In),
- courant de décharge maximal (Imax),
- mode protection,
- Conditions environnementales.
Questions fréquemment posées
Q1 : Quelles sont les exigences de mise à la terre lors de l’installation d’un parasurtenseur monophasé basse tension ?
R1 : La mise à la terre doit être ferme et fiable, et la résistance de mise à la terre doit généralement dépasser 4Ω. Un fil de terre avec une surface de section transversale suffisante doit être utilisé, généralement un fil à noyau en cuivre d’au moins 6 mm², et le fil de terre doit être aussi court et droit que possible afin de réduire la résistance à la mise à la terre et l’inductance.
Q2 : Comment tester le courant de fuite d’un parasurtension monophasé basse tension ?
R2 : Un analyseur de courant de fuite portable peut être utilisé pour la mesure. Dans des circonstances normales, le courant de fuite devrait être inférieur à 1 mA. Si elle dépasse 2 mA, cela peut indiquer que le para-surtension présente un défaut potentiel et nécessite une inspection ou un remplacement supplémentaire.
Q3 : Quelle est la différence entre la tension maximale continue (Uc) et la tension nominale ?
A3 : La tension nominale est la tension effective maximale que l’arrêt-surtension peut supporter longtemps, tandis que la tension maximale continue (Uc) est la tension maximale à laquelle l’arrêt-surtensions peut fonctionner en continu sans dépasser cette tension. L’Uc est généralement légèrement supérieur à la tension nominale. Pour les systèmes 480V, l’Uc des pare-surtensions peut généralement être de 510V ou plus.
