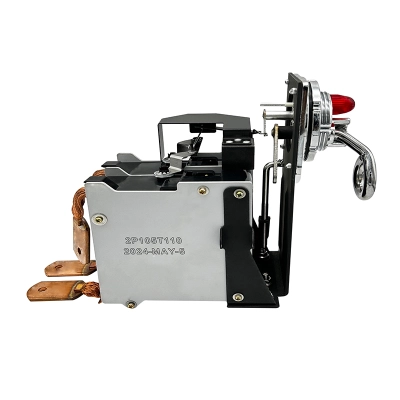

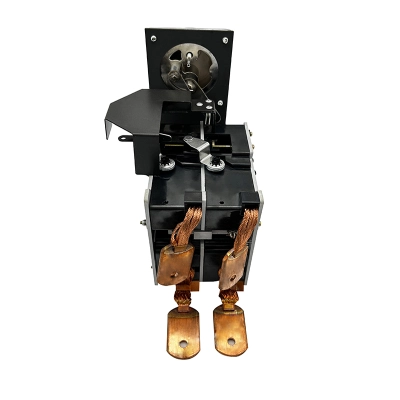

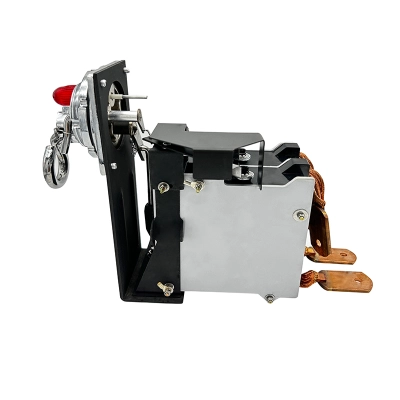

Disjoncteur monophasé 1F 105A [57,4 mm]
- Modèle : 2P105T110
- 110°C
- 120°C
- 130°C
Disjoncteurs monophasés à trou de montage de 57,4 mm, utilisés pour les transformateurs de distribution monophasés immergés en huile. Le disjoncteur CSP est installé sur l’enroulement secondaire du transformateur et est utilisé pour la protection contre la surcharge et les courts-circuits.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | 2P105T110 |
| Courant nominal | 105A |
| Pour Transformer | 25KVA/50KVA |
| Tension nominale | 240V/480V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 1F |
| Diamètre du trou de montage | 57,4 mm |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour transformateur immergé en liguid.
- Durée du courant traversant.
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification pour les transformateurs CSP.
❶ Spécification et fiche technique
Ce sont des disjoncteurs monophasés, utilisés pour les transformateurs monophasés. Le disjoncteur est installé sur l’enroulement secondaire du transformateur et sert à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles 2P21TXXX 21 5 240 Oui Oui Non 3800 2.1 10 480 2P42TXXX 42 10 240 Oui Oui Non 3200 2.1 2P63TXXX 63 15 240 Oui Oui Non 2100 10 2P105TXXX 105 25 240 Oui Oui Non 900 12 50 480 2P157TXXX 157 37.5 240 Oui Oui Oui 800 24 75 280 2P210TXXX 210 50 240 Oui Oui Oui 750 41 100 280 2P313TXXX 313 75 240 Oui Oui Oui 500 60 150 480 2P420TXXX 420 100 240 Oui Oui Oui 450 98 200 480 Note :
- 2P42TXX → « 2P » signifie 2 pôles, « 42 » signifie courant, « TXXX » signifie température de déclenchement.
- Exemple : « T120 » signifie que la température de déplacement est de 120°C.
- La température peut être réglée de 90 à 130 degrés, avec une tolérance de ±10 %.
- Il y a une tolérance de ± 10 % à la résistance et aux pertes, tolérance aux urgences : ±10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) 2P42TXXX 42 11 2P63TXXX 63 11 2P105TXXX 105 11 2P157TXXX 157 11 2P210TXXX 210 11 2P313TXXX 313 20 2P420TXXX 420 20 ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 21 21 0.0125000 5.5 À 5.5 À 02 42 42 0.0040000 7.1 À 7.1 À 03 63 63 0.0019904 7.9 À 7.9 À 04 105 105 0.0008114 9.5 À 9.5 À 05 157 157 0.0002000 4.9 À 4.9 À 06 210 210 0.0001120 4.9 À 4.9 À 07 313 313 0.0000610 6.0 À 6.0 À 08 420 420 0.0000720 12.5 À 12,5 À 09 433 433 0.0000720 13.5 À 13,5 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I2*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
Tièdez les embouts avant utilisation
Merci d’utiliser nos disjoncteurs de type CSp, lorsque vous recevrez des disjoncteurs, veuillez vous informer des conseils suivants :
❶ Si vous devez mettre les disjoncteurs dans un four sec pour le séchage, veuillez retirer le couvercle de la lampe ; ampoule de lampe et anneau de scellement avant de les mettre au four sec.
❷ Après un long séchage, cela peut rendre quelques disjoncteurs difficiles à ouvrir et fermer, il suffit de mettre un peu d’huile de transformateur sur les disjoncteurs, ça fonctionnera à nouveau sans encombre.
-
Vidéo & Photos
Vidéo d’installation
Application
-
FAQ
Q1 : Comment fonctionne un disjoncteur CSP ?
R1 : Fonction de protection contre les surcourants : Lorsque le courant dépasse la capacité nominale, le mécanisme de déclenchement thermique-magnétique détecte des surcharges ou des courts-circuits. Il déconnecte automatiquement le circuit, évitant la surchauffe du conducteur ou la panne de l’équipement.
Q2 : Comment installer un disjoncteur CSP sur la paroi du réservoir du transformateur ?
R2 : Les disjoncteurs immergés dans l’huile offrent une meilleure refroidissement, isolation et résistance aux environnements extérieurs, ce qui les rend idéaux pour des lieux isolés ou difficiles. Les types de vide sont préférés pour les applications de commutation intérieure ou haute fréquence.
Q3 : Fournissez-vous des services OEM/ODM ?
R3 : Un prélèvement de pétrole de routine et une inspection mécanique sont recommandés tous les 3 à 5 ans ; En fonctionnement normal, les exigences de maintenance sont minimes.
Q4 : Quel est le délai typique pour les commandes ?
R4 : Les modèles standards sont disponibles en stock ; Les commandes personnalisées nécessitent généralement 3 à 4 semaines.
