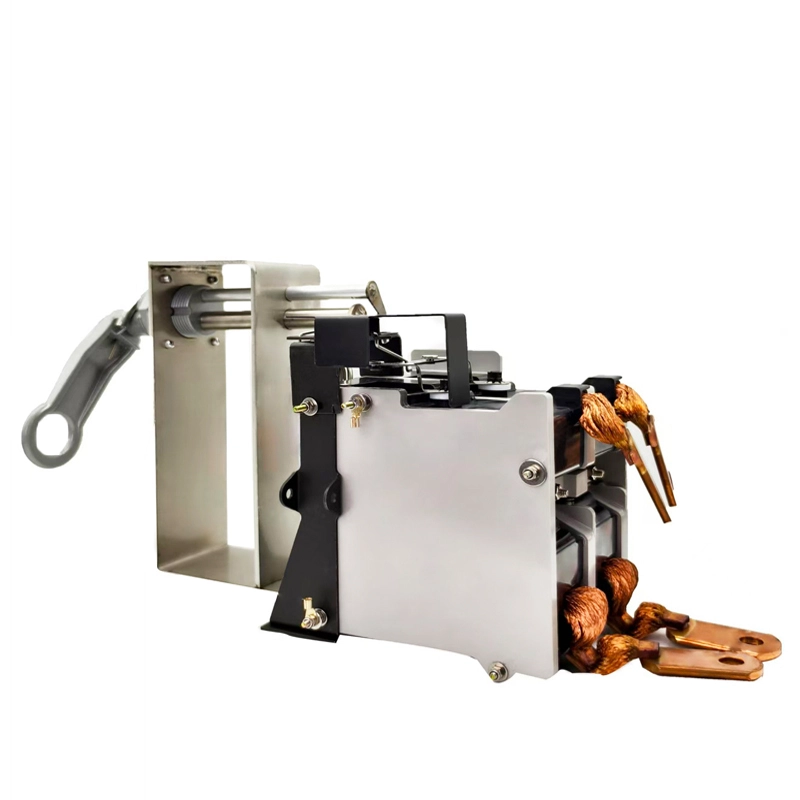

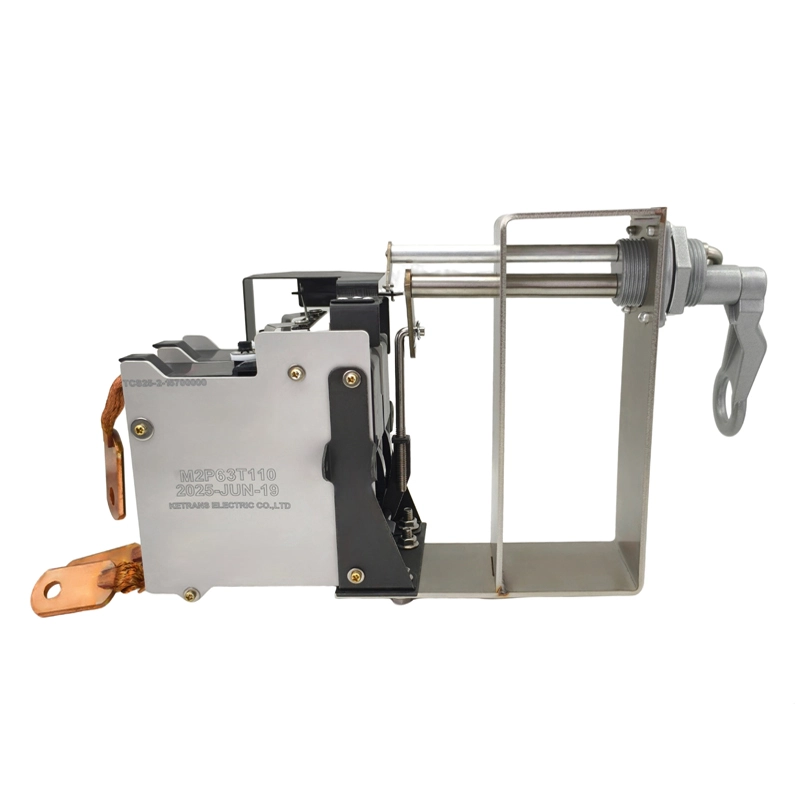

Disjoncteur submersible 63 monophasé 1F [35 mm]
- Modèle : M2P63T110
- 110°C
- 120°C
- 130°C
Disjoncteur monophasé à trou de montage de 57,4 mm utilisé pour un transformateur monophasé de 5-100 KVA à 120/240 volts
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | M2P63T110 |
| Courant nominal | 63A |
| Pour Transformer | 15KVA |
| Tension nominale | 240V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 1F |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour transformateur immergé en liguid.
- Durée du courant traversant.
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015.
- IEEE C37.13-2015 /EEE C37.50-2018.
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification pour les transformateurs CSP.
❶ Spécification et fiche technique
Ce sont des disjoncteurs monophasés, utilisés pour les transformateurs monophasés. Le disjoncteur est installé sur l’enroulement secondaire du transformateur et sert à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles M2P21TXXX 21 5 240 Oui Oui Non 3800 2.1 10 480 M2P42TXXX 42 10 240 Oui Oui Non 3200 7 M2P63TXXX 63 15 240 Oui Oui Non 2100 10 M2P105TXXX 105 25 240 Oui Oui Non 900 12 50 480 M2P157TXXX 157 37.5 240 Oui Oui Oui 800 24 75 280 M2P210TXXX 210 50 240 Oui Oui Oui 750 41 100 280 M2P313TXXX 313 75 240 Oui Oui Oui 500 60 150 480 M2P420TXXX 420 100 240 Oui Oui Oui 450 98 200 480 Note :
- 2P42TXX, « 2P » signifie 2 pôles, « 42 » signifie courant, « TXXX » signifie température de déclenchement, par exemple « T120 » signifie que la température de déclenchement est de 120°C, la température peut être réglée de 90 à 130 degrés, avec une tolérance /-10 %.
- Et il y a une tolérance de 10 % à la résistance et aux pertes, tolérance d’émersion : /-10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) M2P42TXXX 42 4 M2P63TXXX 63 4 M2P105TXXX 110 7 M2P157TXXX 157 11 M2P210TXXX 210 11 M2P313TXXX 313 20 M2P420TXXX 420 20 ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 21 21 0.0125000 5.5 À 5.5 À 02 42 42 0.0040000 7.1 À 7.1 À 03 63 63 0.0019904 7.9 À 7.9 À 04 105 105 0.0008114 9.5 À 9.5 À 05 157 157 0.0002000 4.9 À 4.9 À 06 210 210 0.0001120 4.9 À 4.9 À 07 313 313 0.0000610 6.0 À 6.0 À 08 420 420 0.0000720 12.5 À 12,5 À 09 433 433 0.0000720 13.5 À 13,5 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I2*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-

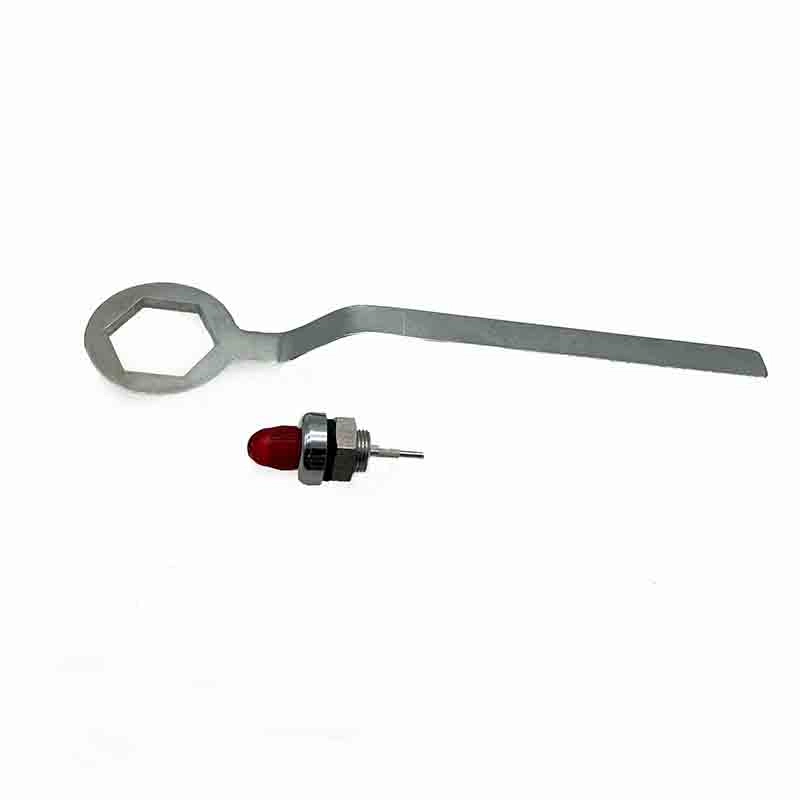

Vidéo & Photos
Vidéo d’installation
Application
-
FAQ
Q1 : Qu’est-ce qu’un disjoncteur CSP immergé dans le pétrole souterrain ?
R1 : Il s’agit d’un dispositif de protection basse tension installé à l’intérieur de transformateurs souterrains ou sommbersables, utilisé pour contrôler et protéger le circuit secondaire du transformateur.
Q2 : Quelles sont ses principales fonctions ?
R2 :Il déconnecte automatiquement le circuit basse tension en cas de surcharge ou de court-circuit afin de protéger le transformateur et les équipements connectés.
Q3 : Quels sont les avantages d’un disjoncteur CSP souterrain ?
R3 :La conception immergée en huile offre une excellente isolation, une grande fiabilité et un fonctionnement sans entretien, adapté aux environnements étanches ou souterrains.
Q4 : Peut-on personnaliser différents types de transformateurs ?
R4 : Oui, des modèles personnalisés sont disponibles pour les transformateurs souterrains monophasés ou triphasés avec diverses capacités.
