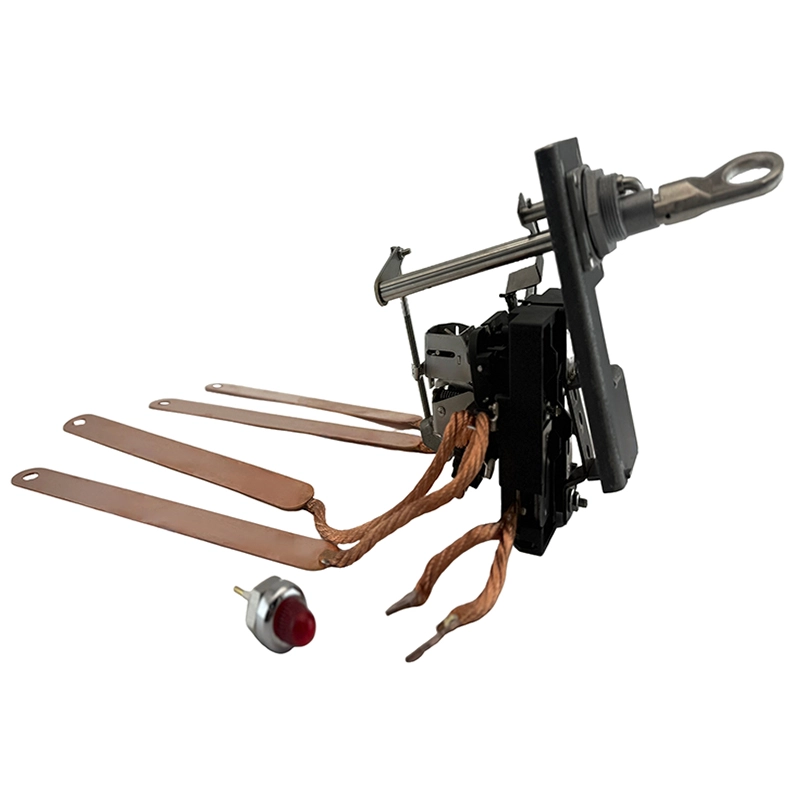

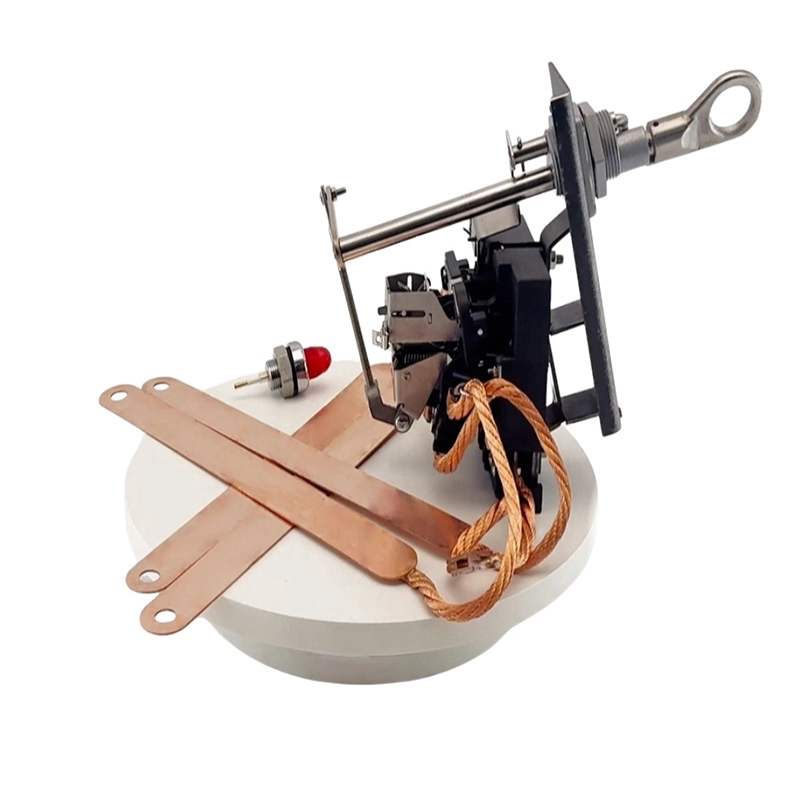

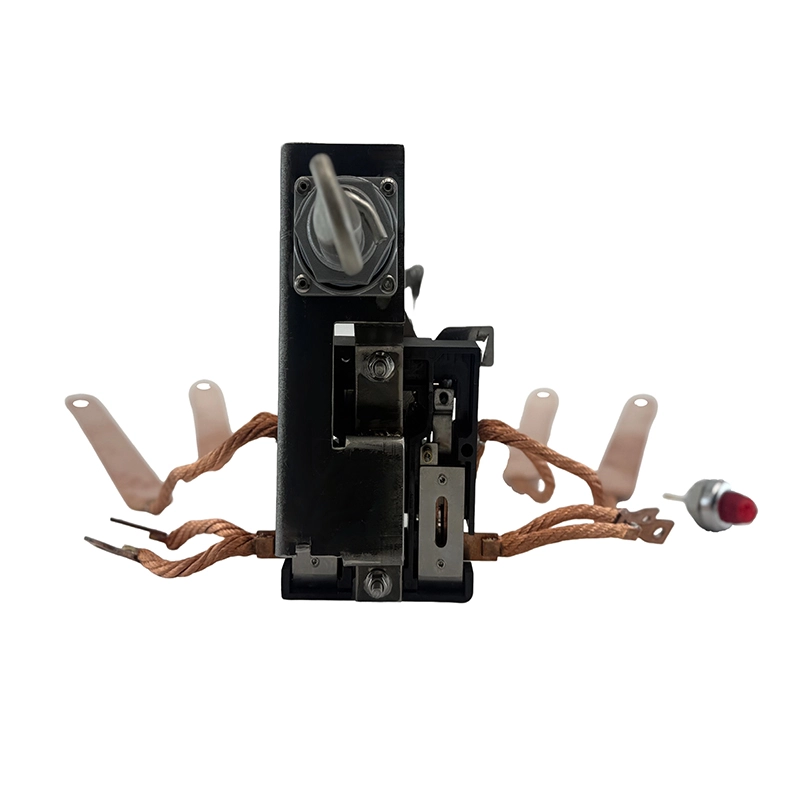

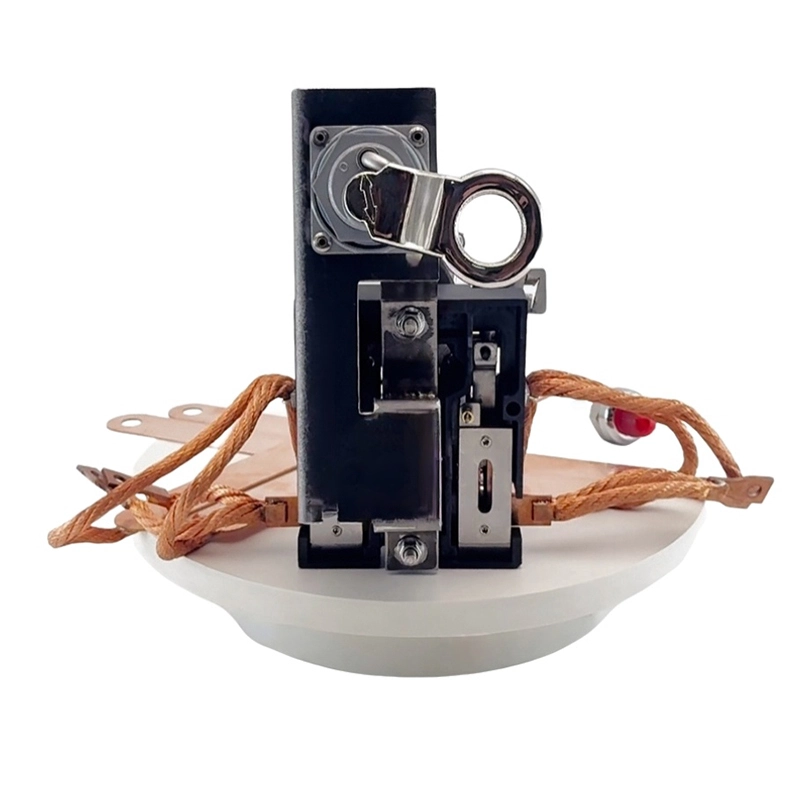

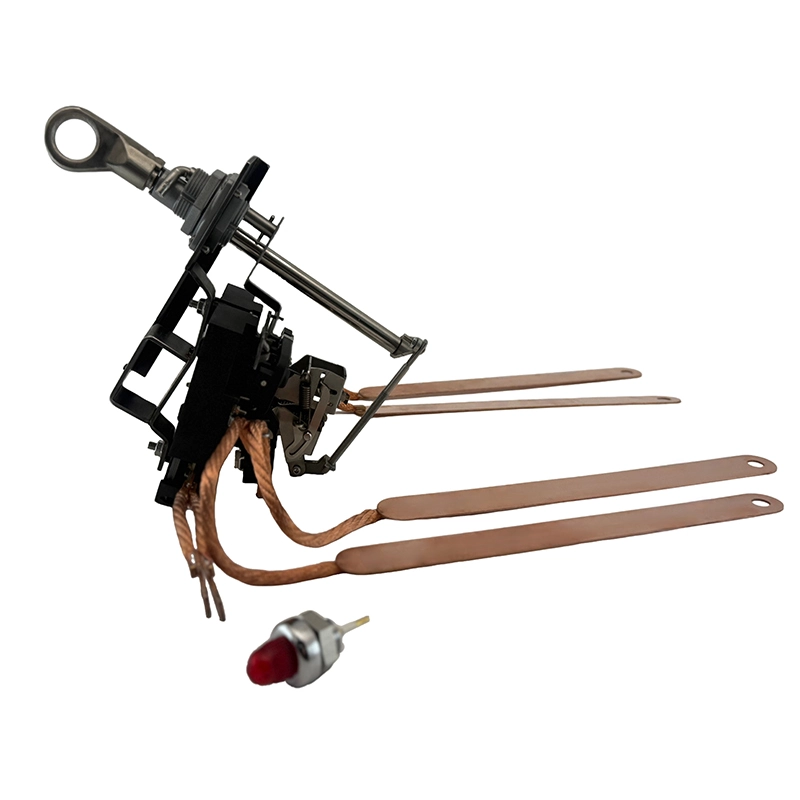

Disjoncteur à 21 trous de montage [35mm]
- Modèle : P2P21T110
- 110°C
- 120°C
- 130°C
- Il y a des poignées droites et des poignées courbes.
Disjoncteur monophasé à trou de montage de 57,4 mm utilisé pour un transformateur monophasé de 5-100 KVA à 120/240 volts
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | P2P21T110 |
| Courant nominal | 21A |
| Pour Transformer | 5KVA/10KVA |
| Tension nominale | 240V/480V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 1F |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour la durée du courant traversant les défauts immergés en liquide
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification des transformateurs CSP
- Norme lEEE C37.41 & C37.42 (fusible HV)
🔴Nos produits existent en deux styles : poignée droite et poignée courbée. Veuillez nous contacter pour plus d’informations.[📪nancywang@ketranele.com].
❶ Spécification et fiche technique
Ce sont des disjoncteurs triphasés, utilisés pour les transformateurs triphasés. Les disjoncteurs sont installés sur l’enroulement secondaire du transformateur et servent à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles P2P21TXXX 21 5 240 Oui Oui Non 3800 2.1 10 480 P2P42TXXX 42 10 240 Oui Oui Non 3200 7 P2P63TXXX 63 15 240 Oui Oui Non 2100 10 P2P105TXXX 105 25 240 Oui Oui Non 900 12 50 480 P2P157TXXX 157 37.5 240 Oui Oui Oui 800 24 75 480 P2P210TXXX 210 50 240 Oui Oui Oui 750 41 100 480 Note :
- 3P42TXX, « 3P » signifie 3 pôles, « 42 » signifie courant, « TXXX » signifie température de déclenchement, par exemple « T120 » signifie la température de déclenchement est de 120'°Cc, la température peut être réglée de 90 à 130 degrés, avec une tolérance de /-10 %.
- Et il y a une tolérance de 10 % à la résistance et aux pertes, une tolérance d’émerence : /-10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) P2P42TXXX 42 4 P2P63TXXX 63 4 P2P105TXXX 105 7 P2P157TXXX 157 11 P2P210TXXX 210 11 ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 21 21 0.0125000 5.5 À 5.5 À 02 42 42 0.0040000 7.1 À 7.1 À 03 63 63 0.0019904 7.9 À 7.9 À 04 105 105 0.0008114 9.5 À 9.5 À 05 157 157 0.0002000 4.9 À 4.9 À 06 210 210 0.0001120 4.9 À 4.9 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I²*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-
Vidéo & Photos
Vidéo d’installation
Vidéo d’installation de la poignée incurvéeVidéo d’installation de poignée droiteApplication
-
FAQ
Q1 : Comment fonctionne un disjoncteur CSP ?
R1 :Fonction de protection contre les surcourants : Lorsque le courant dépasse la capacité nominale, le mécanisme de déclenchement thermique-magnétique détecte les surcharges ou les courts-circuits. Il déconnecte automatiquement le circuit, évitant la surchauffe du conducteur ou la panne de l’équipement.
Q2 : Quels sont les avantages des disjoncteurs immergés dans l’huile par rapport aux modèles à vide ?
R2 : Les disjoncteurs immergés dans l’huile offrent une meilleure refroidissement, isolation et résistance aux environnements extérieurs, ce qui les rend idéaux pour des lieux isolés ou difficiles. Les types de vide sont préférés pour les applications de commutation intérieure ou haute fréquence.
Q3 : Quel est le cycle de maintenance d’un disjoncteur CSP immergé dans l’huile ?
R3 :Un prélèvement de pétrole de routine et une inspection mécanique sont recommandés tous les 3 à 5 ans ; En fonctionnement normal, les exigences de maintenance sont minimes.
Q4 : Quel est le délai typique pour les commandes ?
R4 : Les modèles standards sont disponibles en stock ; Les commandes personnalisées nécessitent généralement 3 à 4 semaines.
