Liaison fusible de classe 23KV
- Modèle : Classe 23KV
Le Fusible Link de classe 23 kV est conçu pour offrir une protection fiable contre les surfortes pour les systèmes de distribution aérienne à moyenne tension. Servant de point faible délibéré dans le circuit, il isole rapidement les défauts et évite les dommages aux transformateurs, aux lignes latérales et aux actifs de distribution clés.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques clés
1. Homologué pour des systèmes de classe 23 kV
Assure une isolation rapide et prévisible des défauts dans les réseaux de services publics à tension moyenne.
2. Élément fusible à fusion de précision
Fournit des caractéristiques temps-courant cohérentes conformes aux normes ANSI/IEEE.
3. Construction résistante aux intempéries
Fabriqué pour une endurance en extérieur à long terme : stable aux UV, résistant à la corrosion et résistant à la température.
4. Compatibilité sans faille
Il s’adapte aux découpes standard pour un remplacement rapide et une réduction du temps d’arrêt de service.
5. Multiples évaluations actuelles
Prend en charge une variété de besoins de protection de la distribution, des transformateurs aux lignes de prise de courant.
-
Normes
❶ Modèle et spécification
Classe 15kV Classe 23KV Classe 34,5KV Voir courbe (K) 15TC6K 23TC6K 34,5TC6K 6 15TC8K 23TC8K 34.5TC8K 8 15TC10K 23TC10K 34.5TC10K 10 15TC12K 23TC12K 34.5TC12K 12 15TC15K 23TC15K 34.5TC15K 15 15TC20K 23TC20K 34.5TC20K 20 15TC25K 23TC25K 34.5TC25K 25 15TC30K 23TC30K 34.5TC30K 30 15TC40K 23TC40K 34.5TC40K 40 15TC50K 23TC50K 34.5TC50K 50 15TC60K 23TC60K 34.5TC60K 60
❷ Évaluation interrompue. La tension d’application est une ligne monophasée vers la masse et/ou une ligne triphasée vers la ligne
Classement interrompant Tension d’application Puissance d’interruption (rs ampères symétriques 7,2KV 3500 12,0KV 3000 14,4KV 2500 23,0KV 1200 34,5 KV 1200 -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-

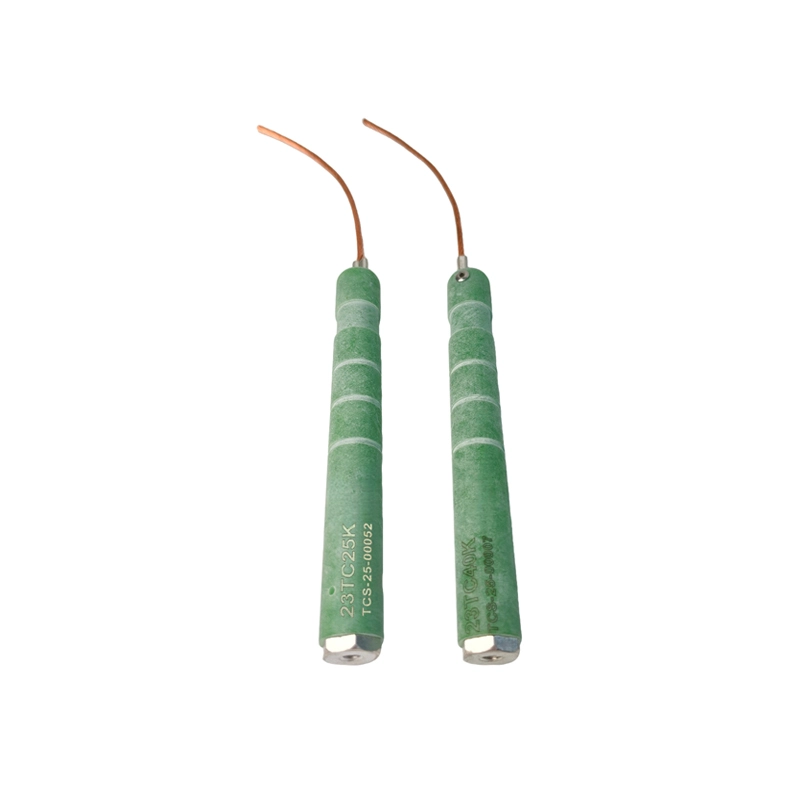

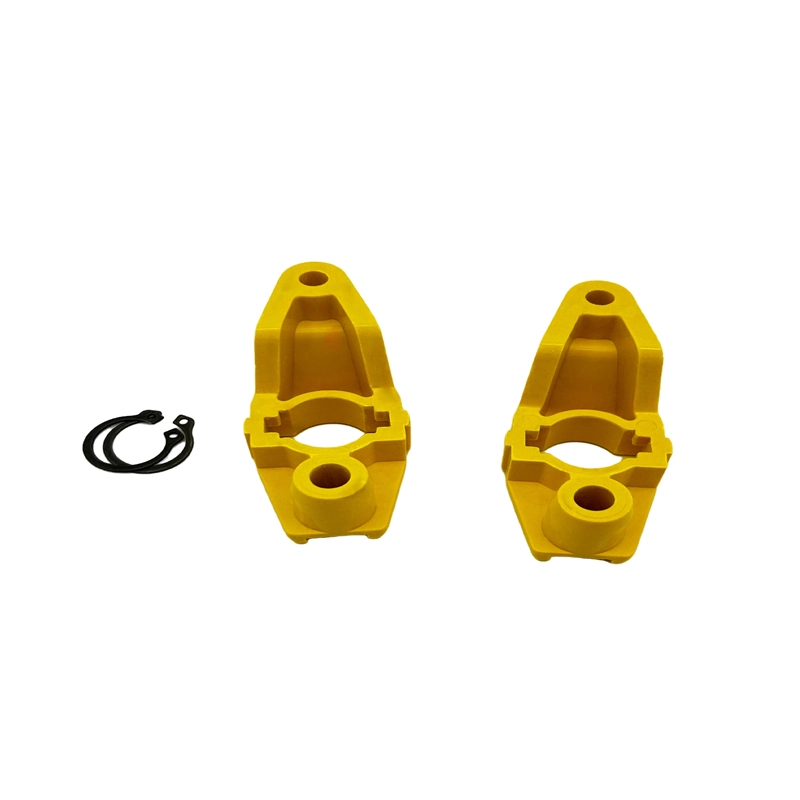

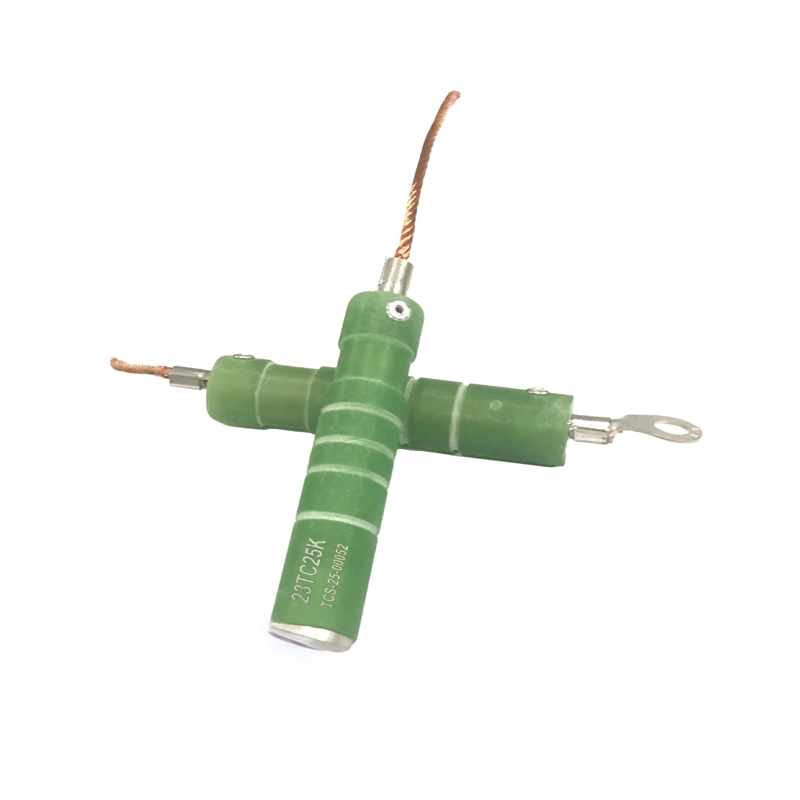

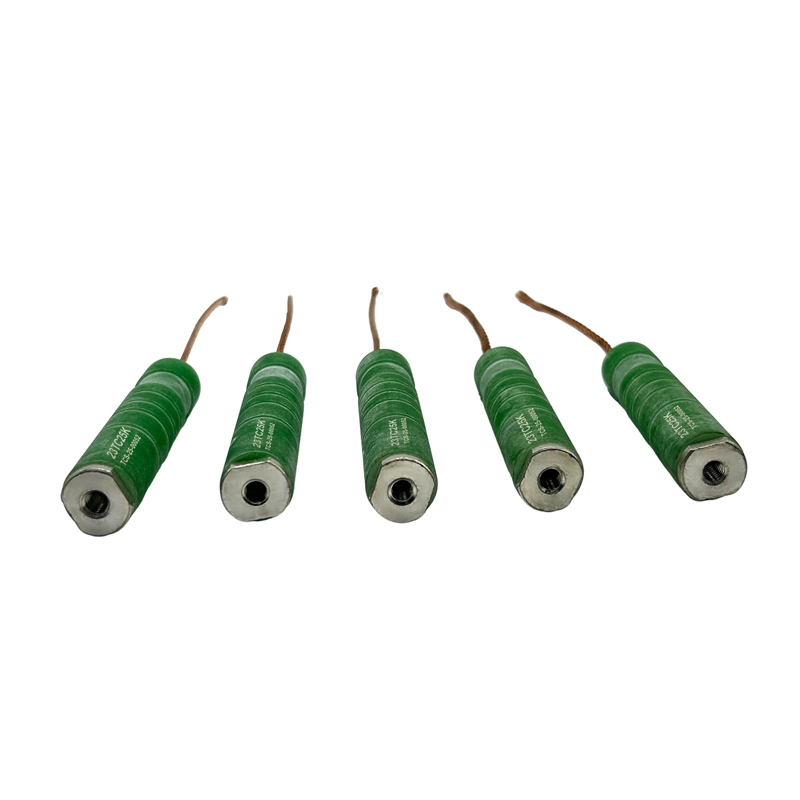

Photos
