2X420A 3F 3F disjoncteur courbé [35mm]
- Modèle : T3P2X420T110
- 110°C
- 120°C
- 130°C
- Version plate disponible

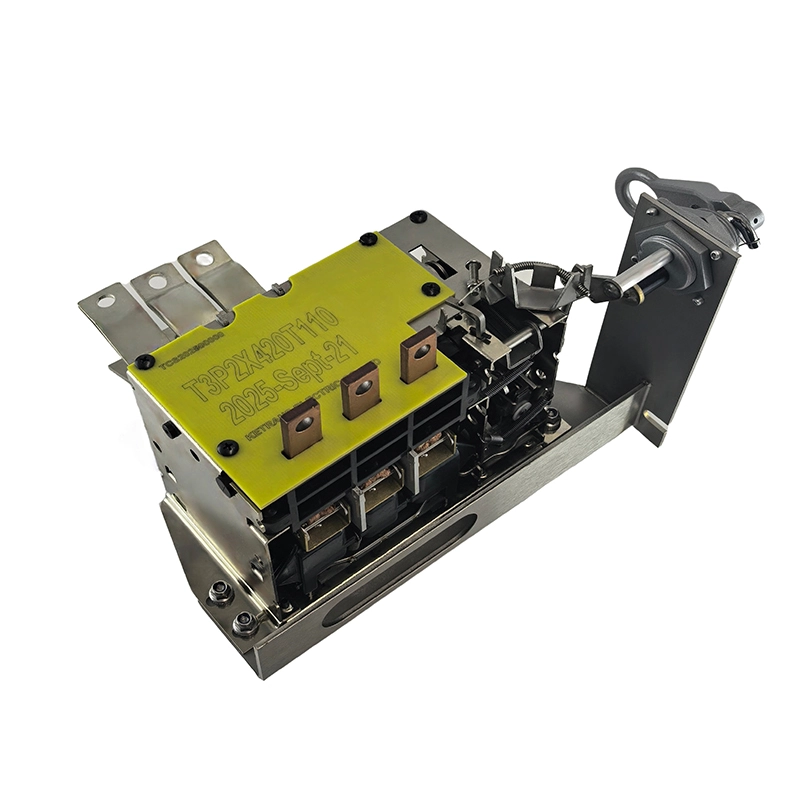

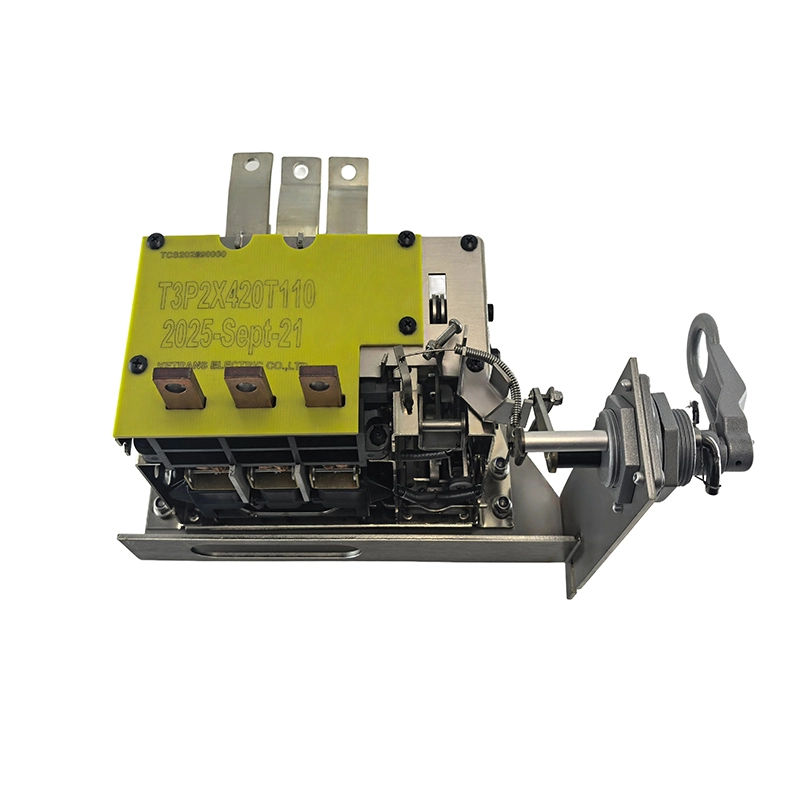

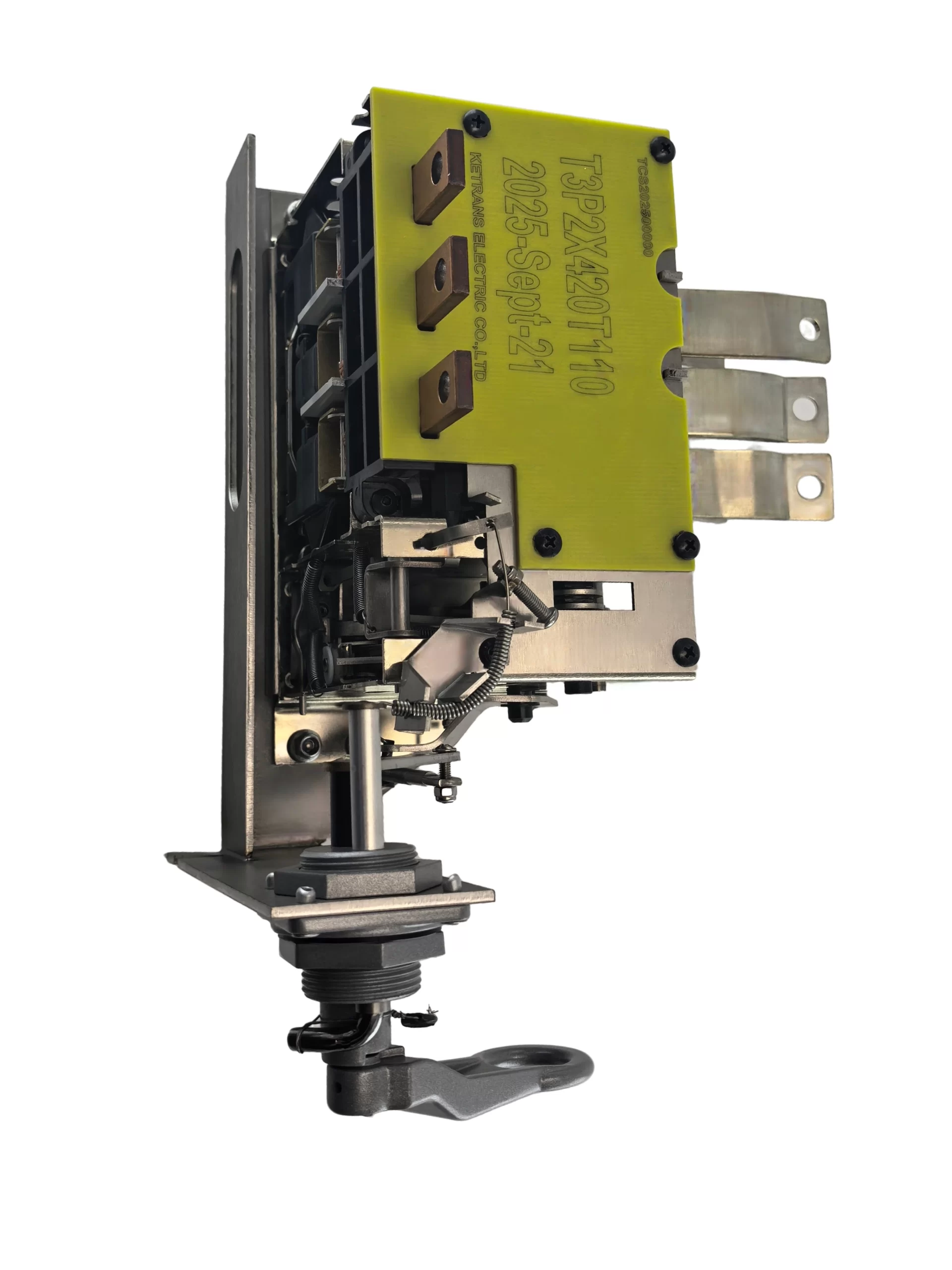

Disjoncteurs triphasés à trou de montage 35 mm, utilisés pour les transformateurs triphasés 225-300KVA pour montage sur poteaux haute performance. Un disjoncteur basse tension immergé en huile CSP est installé sur l’enroulement secondaire du transformateur, utilise de l’huile pour l’isolation et l’extinction par arc pour protéger les systèmes électriques contre les pannes.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | T3P2X420T110 |
| Courant nominal | 840A |
| Pour Transformer | 300KVA |
| Tension nominale | 208V/120V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 3F |
| Diamètre du trou de montage | 35 mm |
| Surface de montage | COURBE/FLAT |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour la durée du courant traversant les défauts immergés en liquide
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification des transformateurs CSP
❶ Spécification et fiche technique
Il s’agit de disjoncteurs triphasés, utilisés pour les transformateurs triphasés. Les disjoncteurs sont installés sur l’enroulement secondaire du transformateur et servent à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles T3P2X313TXXX 626 225 208/120 Oui Oui Oui UΩ 155 T3P2X420TXXX 840 300 208/120 Oui Oui Oui UΩ 270 Note :
- 3P42Txx, « 3P » signifie 3 pôles, 2X313 signifie, « TXXX » signifie température de déclenchement, par exemple « T120 » signifie la température de démissionnement est de 120°C, la température peut être réglée de 90 à 130 degrés, avec une tolérance /-10 %,
- Et il y a une tolérance de 10 % à la résistance et à la perte, tolérance d’urgence : /-10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 626 626 0.0000610 6.0 À 6.0 À 02 840 840 0.0000720 12.5 À 12,5 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I²*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-
Vidéo & Photos
Vidéo d’installation
Application
-
FAQ
Q1 : Avez-vous un disjoncteur CSP triphasé à trou de montage de 35 mm de style américain pour transformateur 600kVA ?
R1 :Oui, nous sommes l’usine source pour les disjoncteurs CSP immergés en huile, et pouvons fournir le dispositif de protection pour votre grand transformateur de distribution.
Q2 : À quelle fréquence un disjoncteur CSP immergé dans l’huile doit-il être entretenu ?
R2 :Il est recommandé de réaliser des prélèvements d’huile et des inspections mécaniques tous les 3 à 5 ans. Dans des conditions normales de fonctionnement, ces disjoncteurs CSP nécessitent très peu d’entretien.
Q3 : Comment installer un disjoncteur CSP triphasé pour un transformateur 600kVA ?
R3 : Nous avons la vidéo du disjoncteur CSP de type huile sur le site Youtube de Ketran : https://www.youtube.com/@oilimmersedcircuitbreakerf2698
Q4 : Quel est votre MOQ ?
R4 : Pour ce disjoncteur de type grand transformateur de distribution d’huile, 5 unités correspond au MOQ.
