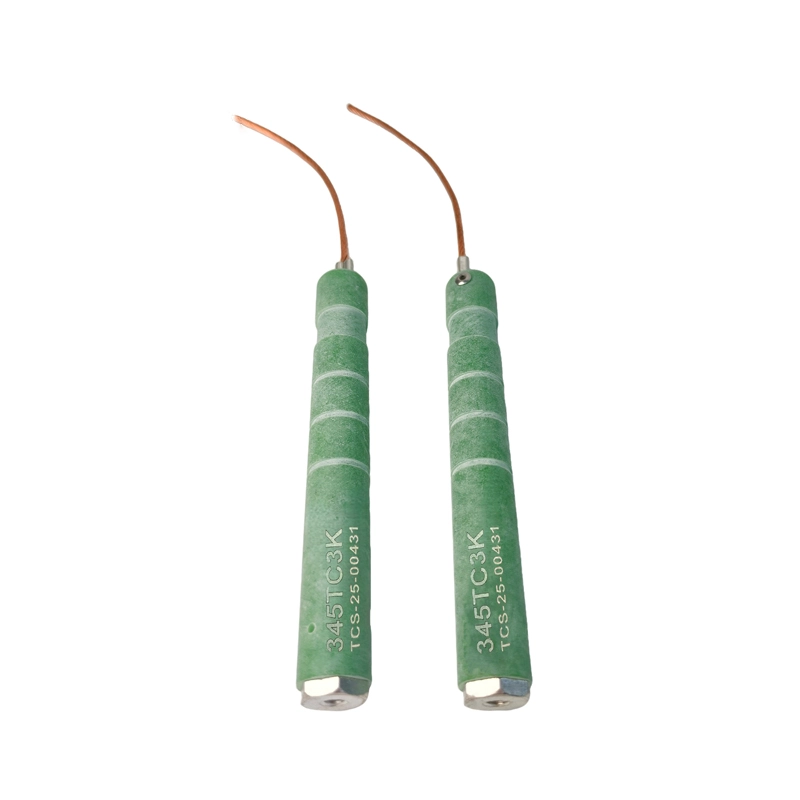

Liaison fusible de classe 34,5KV
- Modèle : Classe 34,5KV
Le Fusible Link de classe 34,5 kV est un dispositif de protection à haute intégrité conçu pour les environnements de transmission ultra-haute tension (UHV). Conçu pour une fiabilité maximale, il assure une interruption précise des pannes pour les infrastructures de transport critiques, protégeant la stabilité du réseau sur les lignes longue distance de grande capacité.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques clés
1. Puissance nominale prête UHV 34,5 kV
Conçu pour de grands corridors d’alimentation et des voies de transmission essentielles nécessitant une protection stricte.
2. Élément fusible haute performance
Assure des caractéristiques de fusion serrées et prévisibles même sous des courants de défaut extrêmes.
3. Conception robuste, de qualité transmission
Construit avec une isolation, une résistance à la corrosion et une résistance mécanique supérieures pour des conditions extérieures exigeantes.
4. Économe en entretien
Permet un remplacement rapide du champ et une réduction de la durée des pannes sur les systèmes de transmission.
5. Courants de courant configurables
Disponible pour répondre aux exigences de protection des transformateurs, réacteurs, banques de condensateurs et équipements de sous-stations.
-
Normes
❶ Modèle et spécification
Classe 15kV Classe 23KV Classe 34,5KV Voir courbe (K) 15TC6K 23TC6K 345TC6K 6 15TC8K 23TC8K 345TC8K 8 15TC10K 23TC10K 345TC10K 10 15TC12K 23TC12K 345TC12K 12 15TC15K 23TC15K 345TC15K 15 15TC20K 23TC20K 345TC20K 20 15TC25K 23TC25K 345TC25K 25 15TC30K 23TC30K 345TC30K 30 15TC40K 23TC40K 345TC40K 40 15TC50K 23TC50K 345TC50K 50 15TC60K 23TC60K 345TC60K 60
❷ Évaluation interrompue. La tension d’application est une ligne monophasée vers la masse et/ou une ligne triphasée vers la ligne
Classement interrompant Tension d’application Puissance d’interruption (rs ampères symétriques 7,2KV 3500 12,0KV 3000 14,4KV 2500 23,0KV 1200 34,5 KV 1200 -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-
