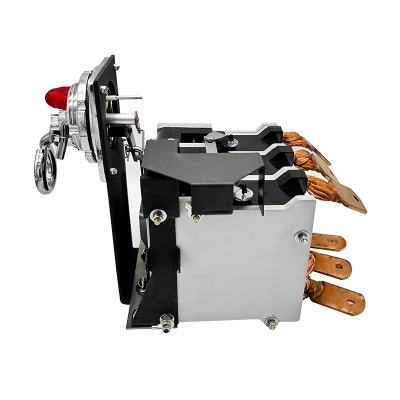

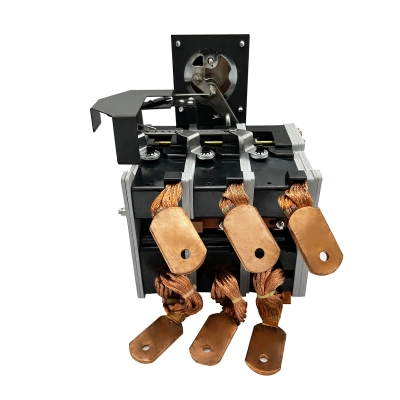

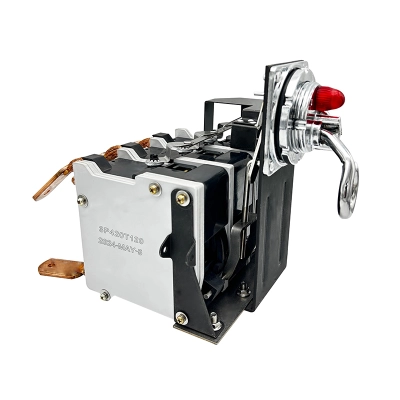

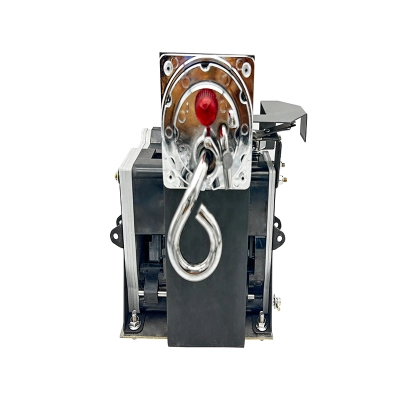

Disjoncteur 3F de style thaïlandais 420 [57,4 mm]
- Modèle : 3P420T120
- 110°C
- 120°C
- 130°C
- Il existe des styles thaïlandais
Il s’agit d’un disjoncteur triphasé avec un diamètre de trou de montage de 57,4 mm, adapté aux transformateurs de distribution triphasés immergés en pétrole. Le disjoncteur CSP est installé sur l’enroulement secondaire du transformateur pour la protection contre la surcharge et les courts-circuits, et est disponible en modèles standards et de type thaï.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | 3P420T120 |
| Courant nominal | 420A |
| Pour Transformer | 300KVA/300KVA |
| Tension nominale | 400V/420V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 3F |
| Diamètre du trou de montage | 57,4 mm |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour la durée du courant traversant les défauts immergés en liquide
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification des transformateurs CSP
- Norme lEEE C37.41 & C37.42 (fusible HV)
🔴Nous avons aussi une version thaïlandaise de ce produit avec la poignée à droite. Veuillez nous contacter pour plus d’informations.[📪nancywang@ketranele.com].
❶ Spécification et fiche technique
Ce sont des disjoncteurs triphasés, utilisés pour les transformateurs triphasés. Les disjoncteurs sont installés sur l’enroulement secondaire du transformateur et servent à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles 3P63TXXX 63 45 400 Oui Oui Non 3150 15.2 50 420 3P105TXXX 105 75 400 Oui Oui Non 1350 18 75 420 3P157TXXX 157 100 400 Oui Oui Oui 1200 36 112.5 420 3P210TXXX 210 150 400 Oui Oui Oui 1140 63 150 420 3P313TXXX 313 200 400 Oui Oui Oui 750 90 225 420 3P420TXXX 420 300 400 Oui Oui Oui 680 148 300 420 3P433TXXX 433 300 400 Oui Oui Oui 680 157 300 420 Note :
- 3P42TXX, « 3P » signifie 3 pôles, « 42 » signifie courant, « TXXX » signifie température de démission, par exemple « T120 » signifie que la température de déplacement est de 120°C, la température peut être réglée de 90 à 130 degrés, avec une tolérance de /-10 %.
- Et il y a une tolérance de 10 % à la résistance et aux pertes, tolérance d’émersion : /-10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 21 21 0.0125000 5.5 À 5.5 À 02 42 42 0.0040000 7.1 À 7.1 À 03 63 63 0.0019904 7.9 À 7.9 À 04 105 105 0.0008114 9.5 À 9.5 À 05 157 157 0.0002000 4.9 À 4.9 À 06 210 210 0.0001120 4.9 À 4.9 À 07 313 313 0.0000610 6.0 À 6.0 À 08 420 420 0.0000720 12.5 À 12,5 À 09 433 433 0.0000720 13.5 À 13,5 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I²*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
Tièdez les embouts avant utilisation
Merci d’utiliser nos disjoncteurs de type CSp, lorsque vous recevrez des disjoncteurs, veuillez vous informer des conseils suivants :
❶ Si vous devez mettre les disjoncteurs dans un four sec pour le séchage, veuillez retirer le couvercle de la lampe ; ampoule de lampe et anneau de scellement avant de les mettre au four sec.
❷ Après un long séchage, cela peut rendre quelques disjoncteurs difficiles à ouvrir et fermer, il suffit de mettre un peu d’huile de transformateur sur les disjoncteurs, ça fonctionnera à nouveau sans encombre.
-
Vidéo & Photos
Vidéo d’installation
Application
-
FAQ
Q1 : Qu’est-ce qu’un disjoncteur triphasé CSP immergé en huile ?
R1 : Le disjoncteur triphasé CSP immergé en huile est un dispositif de distribution haute tension doté d’une fonctionnalité de protection totalement autonome (CSP). Largement utilisé dans les transformateurs triphasés montés sur poteaux, les transformateurs triphasés montés sur piédestaux ou sur pads.
Q2 : Quelle est la différence entre un disjoncteur triphasé CSP immergé en huile et un disjoncteur monophasé ?
R2 : La principale différence réside dans le nombre de phases et les scénarios d’application. Un disjoncteur triphasé peut contrôler les trois phases simultanément, adapté aux systèmes électriques industriels et aux équipements à haute puissance, tandis qu’un disjoncteur monophasé est principalement utilisé pour la distribution à petite échelle ou les branches de réseau rural. Les disjoncteurs CSP triphasés offrent une meilleure synchronisation et un meilleur équilibrage des courants.
Q3 : À quels scénarios d’application les disjoncteurs CSP sont-ils adaptés ?
R3 :Les disjoncteurs CSP sont largement utilisés pour la protection des transformateurs de distribution, la modernisation du réseau rural, les systèmes d’alimentation électrique industriels et miniers, ainsi que l’intégration des réseaux éolien ou solaire. Leur grande fiabilité et leurs caractéristiques de protection automatique les rendent idéaux pour les environnements sans pilote ou complexes.
Q4 : Le produit peut-il être personnalisé selon les besoins du client ?
R4 : Oui. La personnalisation est disponible en fonction des besoins du client pour la tension nominale, le courant, le type d’installation et le schéma de contrôle, y compris les services OEM.
