Disjoncteur monophasé 1F 625A – Plat [35 mm]
- Modèle : T2P625T110
- 110°C
- 120°C
- 130°C
- Version courbée disponible

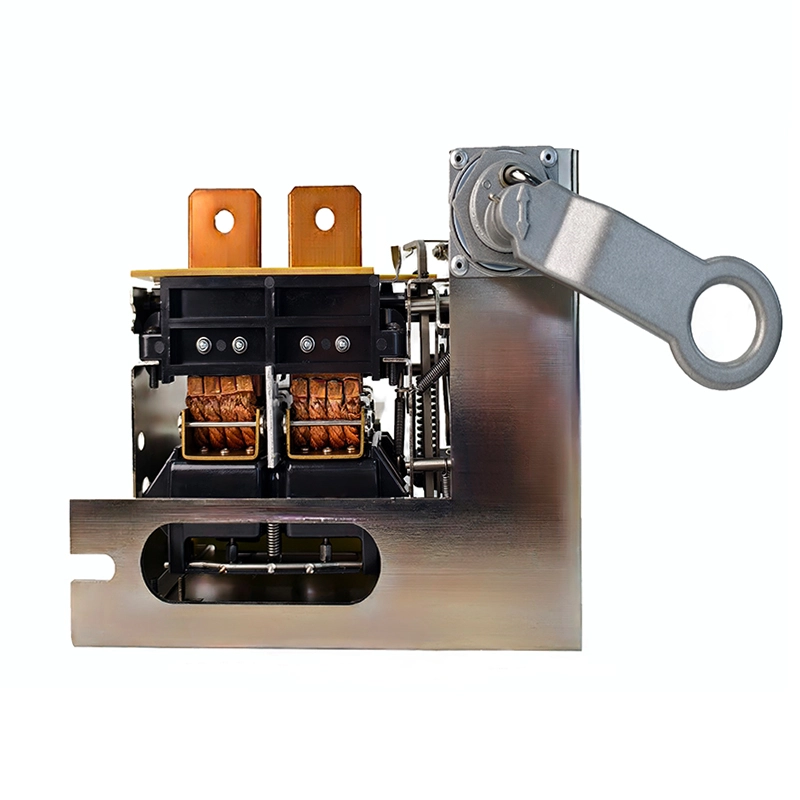

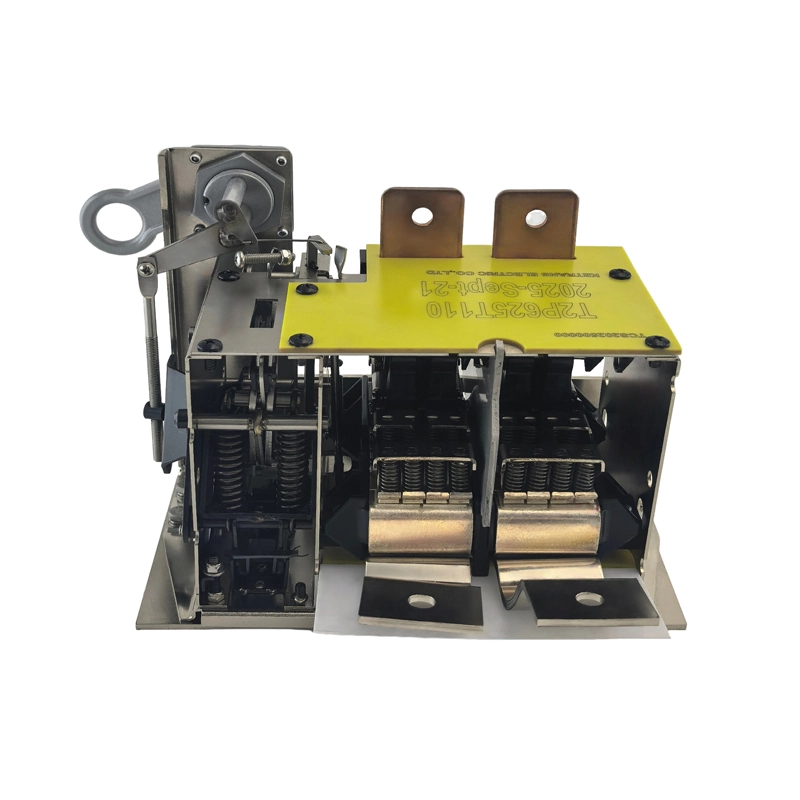

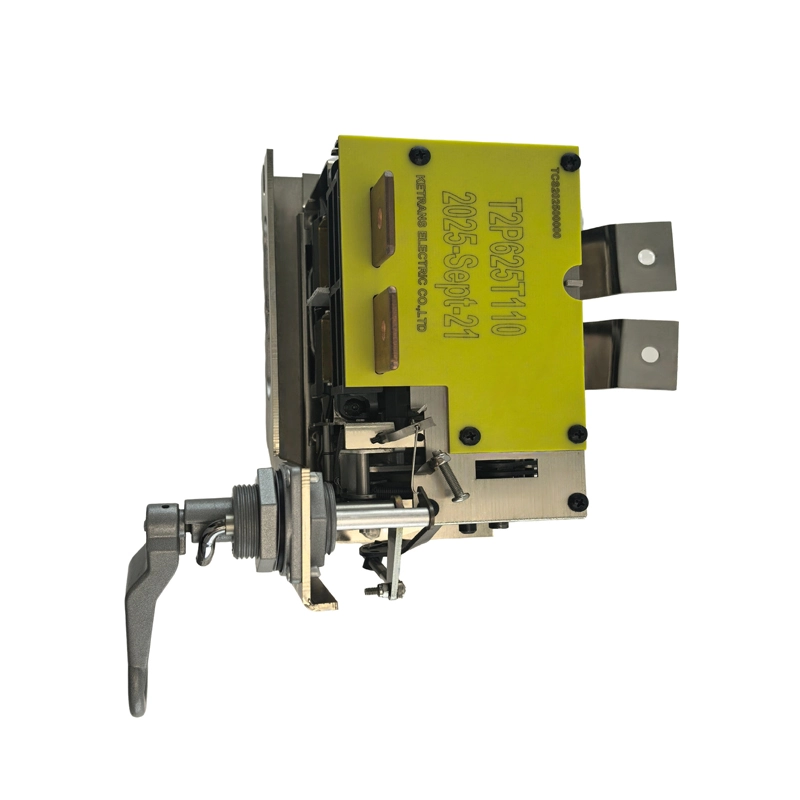

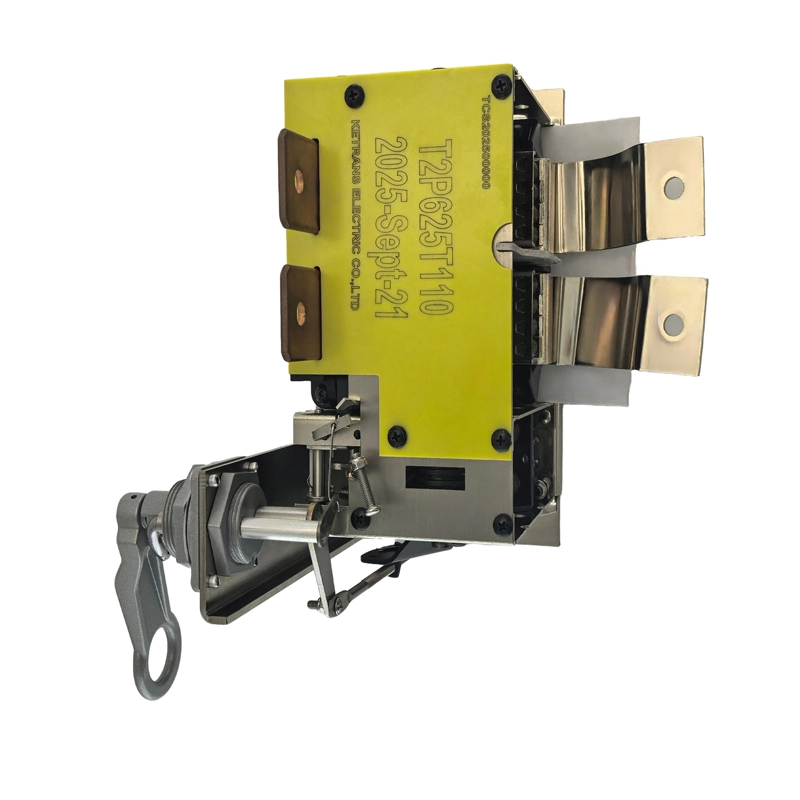

Disjoncteurs monophasés CSP à faible tension à trou de montage de 35 mm, utilisés pour les transformateurs monophasés 125KVA, 150KVA, 167KVA sur poteaux et montés sur pad. Un disjoncteur immergé en huile CSP est installé sur l’enroulement secondaire du transformateur, utilise de l’huile pour l’isolation et l’extinction par arc pour protéger les systèmes électriques contre les pannes.
Faible perte, capacité d’interruption élevée
Réinitialisation des mécanismes et du contrôle d’urgence, facile pour Malntalnance
Certification complète
Caractéristiques techniques
| Modèle | T2P625T110 |
| Courant nominal | 625A |
| Pour Transformer | 150KVA |
| Tension nominale | 240V |
| Trip Temp. | 110°C, 120°C, 130°C |
| Phase | 1F |
| Diamètre du trou de montage | 35 mm |
| Surface de montage | COURBÉ/FLAT |
-
Normes
❖ Normes de référence :
- ANSI C 57.109-2018 (Révision de lEEE Std c57.109-1993) Guide lEEE pour la durée du courant traversant les défauts immergés en liquide
- Norme lEEE C37.91-2008, Guide lEEE pour la protection des transformateurs de puissance.
- Norme IEEE C57.91-2011/IEEE C57.12.00-2015 /IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Partie 2 : Disjoncteurs.
- PLN D30.002-2008 (Indonésie) Spécification des transformateurs CSP
❶ Spécification et fiche technique
Il existe des disjoncteurs monophasés, utilisés pour les transformateurs monophasés. Les disjoncteurs sont installés sur l’enroulement secondaire du transformateur et servent à la protection contre la surcharge et les courts-circuits.
Modèle Actuel (A) Classification (KVA) Tension (V) Feu de signalisation Interrupteur d’urgence (surcharge) Protection magnétique Résistance (Ω) à 25°C 2 pôles Perte (W) à 85°C 2 pôles T2P520TXXX 520 125 240 Oui Oui Oui 190 63 T2P625TXXX 625 150 240 Oui Oui Oui 190 90 T2P700TXXX 700 167 240 Oui Oui Oui 190 114 Note :
- T2P520TXXX, T signifie style américain, 2P signifie 2 pôles, « 520 » signifie courant, « TXXX » signifie température de déplacement, par exemple « T120 » signifie une température de déplacement de 120°C. La température peut être réglée de 90 à 130 degrés, avec une tolérance de /-10 %.
- Et il y a une tolérance de 10 % à la résistance et aux pertes, tolérance d’urgence : /-10 %.
❷ Spécification électrique pour tous les disjoncteurs de type huile CSP
Tension maximale Test de fréquence de puissance
(une minute) 50/60HZTest d’impulsion d’éclair Résistance de l’isolation (5000V) Capacité d’interruption normale 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Capacité d’interruption
Modèle Actuel (A) Capacité d’interruption (KA) T2P520TXXX 520 20KA T2P625TXXX 625 20KA T2P700TXXX 700 20KA ❹ Température de déclenchement et augmentation de la température bimétallique vers l’huile
(Température de déclenchement = température de déclenchement bimétallique)
Non. ID bimétallique Actuelle (I : A) Facteur de réponse bimétallique ampère (J : °C/A²) Élévation de la température bimétallique par rapport au pétrole (ΔT : °C) Température de l’huile (à : °C) Température bimétallique (T : °C) 01 520 520 0.0000185 5.0 À 5.0 À 02 625 625 0.0000128 5.0 À 5.0 À 03 700 700 0.0000122 6.0 À 6.0 À Température bimétallique (°C)
ΔT : Augmentation de la température bimétallique à l’huile (°C)
À : température de l’huile (°C)
I : Le courant circule à travers le bimétal qui s’intègre (A)
J : facteur de réponse ampère bimétallique en (J :°C /A²)
ΔT=I²*J
T= ΔT À
Note : Lorsque la température bimétallique atteint le réglage de la température de déclenchement du disjoncteur, le disjoncteur saute. -
Dimension du produit
Aperçu des dimensions clés
Les dessins suivants ne montrent que des dimensions partielles du produit.
Pour obtenir l’ensemble complet des plans techniques ou les spécifications détaillées, veuillez nous contacter à l’adresse suivante [📪nancywang@ketranele.com].
-

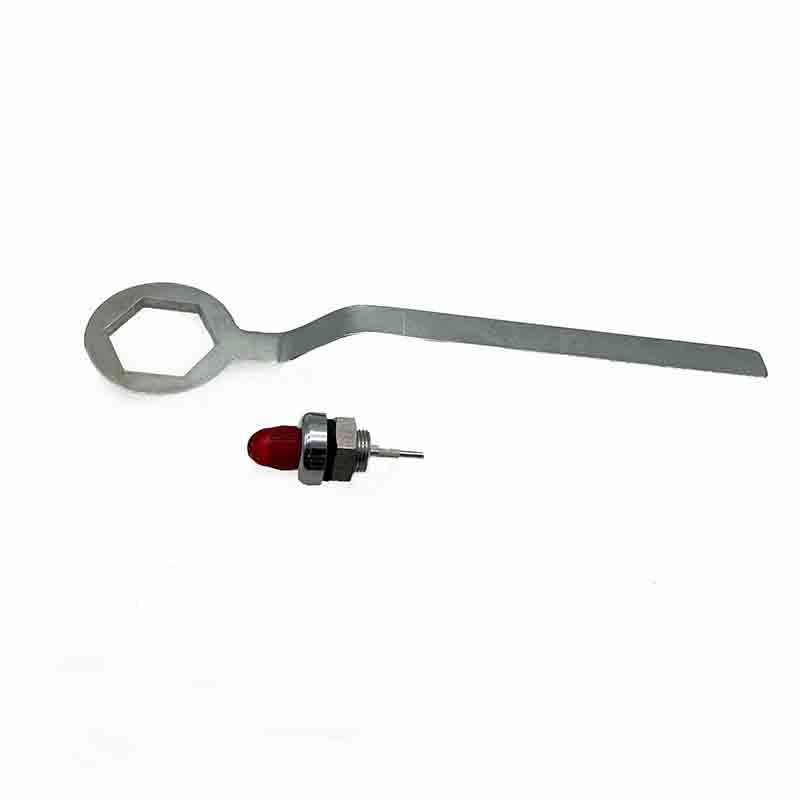

Vidéo & Photos
Vidéo d’installation
Application
-
FAQ
Q1 : Avez-vous un disjoncteur CSP monophasé à trou de montage de 35 mm pour transformateur 167VA ?
R1 :Oui, nous sommes l’usine de source, spécialisée dans la production de disjoncteurs de transformateur monophasés CSP montés sur poteaux et sur pad, fournissant le dispositif de protection pour les grands transformateurs de distribution.
Q2 : Comment un disjoncteur CSP protège-t-il le transformateur ?
R2 :Il déconnecte le transformateur du circuit en cas de surcharge ou de court-circuit.
Q3 : Peut-on personnaliser les disjoncteurs CSP selon différentes capacités de transformateur ?
R3 :Oui, disponibles en modèles monophasés et triphasés avec des classifications différentes.
Q4 : Quels sont les avantages d’un disjoncteur immergé dans l’huile ?
R4 :Il offre une grande fiabilité, une isolation stable et une longue durée de vie.
Q5 : Quel est le MOQ pour le disjoncteur basse tension CSP Large 167KVA/800A/120-240V ?
R5 : 1 unité est acceptable.
